风荷载大小的确定

根据现场调研及相关工区提供的资料，彩钢房的高度为3.0m，其平面布置见图1。根据结构的受力性质，取其中一个单元(见图2)进行分析。

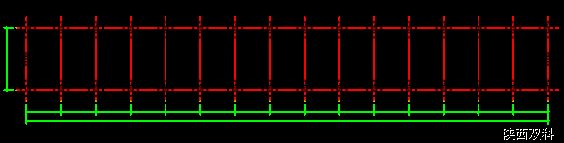

图1 平面布置

图2 计算单元

根据《兰新铁路新疆有限公司文件》(新铁安质2010 33号)提供的风级凤速换算表(见表1)及《铁路桥涵设计基本规范》中的4.4.1条确定风荷载的大小。

表1 风级风速换算表

《铁路桥涵设计基本规范》中的4.4.1条规定，作用于结构物上的风荷载强度可按下式计算：

式中W—风荷载强度(Pa);

W—基本风压值(Pa)，，系按平坦空旷地面，离地面20m高，频率1/100的10min平均最大风速V(m/s)计算确定;一般情况W可按《铁路桥涵设计基本规范》中附录D“全国基本风压分布图”，并通过实地调查核实后采用;

K1—风载体形系数，对桥墩可参照《铁路桥涵设计基本规范》中表4.4.1-1，其它构件为1.3;

K2—风压高度变化系数，可参照《铁路桥涵设计基本规范》中表4.4.1-2，风压随离地面或常水位的高度而异，除特殊高墩个别计算外，为简化计算，桥梁工程中全桥均取轨顶高度处的风压值;

K3—地形、地理条件系数，可参照《铁路桥涵设计基本规范》中表4.4.1-3。

针对本工程场地实际特点，取k1=1.3， k2=1.0 ，k3=1.3。取风级10下的风速为28.4m/s，风级12下的风速为36.9m/s，风级15下的风速为50.8m/s。计算得罐体每延米的荷载强度分别为：风级10为2.94kN/m，风级12为4.96kN/m，风级15为9.44kN/m，计算过程见表2。

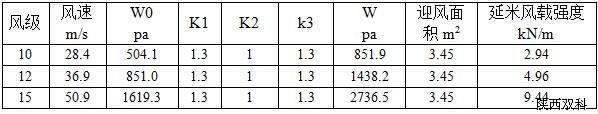

表2 风级与风荷载强度大小
